Для производства, склада, строительной площадки, ремонтной мастерской важно определить тип крана, который подойдет для тех или иных функций. Многие заказчики путают между собой два вида крана грузоподъёмного: мостовые и козловые краны.

Кажется, что эти краны имеют схожие функции, но эти грузоподъёмные краны имеют отличия в конструкции, области применения и технические характеристики.

Кран козловой и кран мостовой – это самые популярные краны.

Кран козловой – это грузоподъёмное устройство с опорными балками (вертикальные), которые поддерживают горизонтальную балку (пролёт), швеллер и имеют вид козлов. Такой кран мобильный, сборно-разборный. Устанавливается козловой кран обычно на открытых площадках и внутри помещения, где нету возможности закрепить рельсы под потолком, на опорах. Козловой кран передвигаться может на колёсах по полу бетонному или на колёсах по рельсам, или путям.

Мостовой кран- это стационарное, передвижное грузоподъёмное устройство, которое состоит из опорных колон (подкрановых путей) и моста-крана, соединяющего их. Мостовой кран перемещается по рельсам, расположенные над рабочей зоной.

Преимущества козлового крана:

1. Мобильность и универсальность.
2. Простота монтажа и демонтажа.
3. Подходит для перемещения груза в ограниченных пространствах.

Область применения крана козлового: монтажные и демонтажные работы в ремонтных мастерских, складах, строительных площадках.

Мостовой кран – грузоподъёмное устройство, состоящее опорных колон (подкрановых путей) и моста-крана. Кран мостовой перемещается по рельсам, расположенные над рабочей зоной.  Это позволяет охватить большую часть рабочей зоны. Груз поднимается с помощью тали, расположенные на горизонтальном мосте-крана.

Преимущество мостового крана:

1. Большая грузоподъёмность.
2. Большая рабочая зона.
3. Высокая автоматизация.

Область применения мостового крана: производственные цеха, большие склады, судостроение.

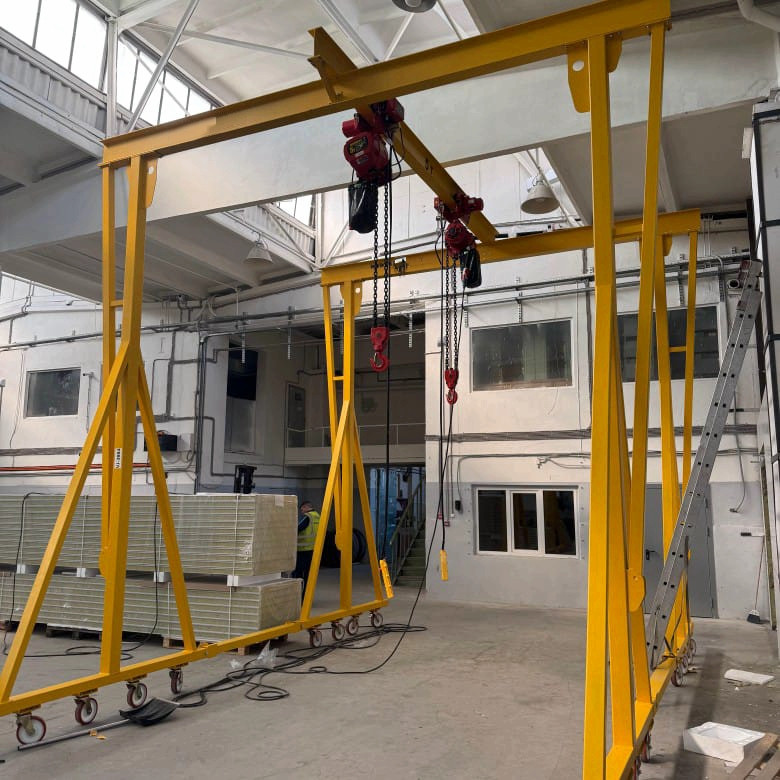

Кран козловой.

Чём разница между козловым и мостовым краном: подробное сравнение для выбора оборудования.

Зачем нужно понимать различия.

Выбор между козловым и мостовым краном определяет эффективность работы предприятия на десятилетия вперёд. Ошибка на этапе планирования обходится в сотни тысяч рублей: переделка фундаментов, демонтаж неподходящего оборудования, потеря производственного времени. Эта статья поможет разобраться в ключевых отличиях двух типов кранов и выбрать оптимальное решение для конкретных задач.

Принципиальное отличие: опоры и рельсовый путь

Мостовой кран.

Мостовой кран перемещается по рельсам, уложенным на несущих балках здания. Крановый мост опирается на концевые балки с ходовыми колёсами, которые движутся по верхним или нижним полкам крановых балок. Весь вес груза передаётся на несущие конструкции здания.

Козловой кран.

Козловой кран имеет собственные опоры — вертикальные или наклонные ноги (козлы), которые передают нагрузку на рельсовый путь, проложенный на земле или эстакаде. Мост соединяет две опоры и несёт грузовую тележку.

Сравнение по ключевым параметрам.

Детальное сравнение по областям применения.

Складская логистика.

Мостовой кран оптимален для закрытых складских комплексов, спроектированных с крановыми балками. Высокая скорость передвижения обеспечивает большую грузопереработку. Не занимает полезную площадь склада — рельсы на высоте, под краном свободно размещаются стеллажи и проезды.

Козловой кран незаменим для открытых складских площадок, контейнерных терминалов, лесных складов. Независимость от здания позволяет организовать хранение там, где строительство крытого склада экономически нецелесообразно.

Строительство.

Мостовые краны используются на сборочных площадках предприятий ЖБИ для перемещения железобетонных изделий внутри цехов. Высокая точность позиционирования важна для стыковки элементов.

Козловые краны доминируют на строительных площадках: монтаж сборных конструкций, погрузочно-разгрузочные работы, перемещение строительных материалов. Возможность работы под открытым небом критична для большинства строительных процессов.

Металлургия.

Мостовые краны — основное оборудование прокатных и литейных цехов. Магнитные краны перемещают металлопрокат, стальковши, чугунные слитки. Интенсивный режим работы (до 600 циклов в час) требует высоких скоростей, доступных мостовым конструкциям.

Козловые краны применяются на складах готовой продукции металлургических комбинатов, в портах для перевалки металлопроката. Большие пролёты позволяют обслуживать широкие штабели.

Энергетика.

Мостовые краны установлены в машинных залах ГЭС, ГРЭС, АЭС для обслуживания турбин, генераторов, трансформаторов. Специальные исполнения — с повышенной безопасностью, взрывозащитой, радиационной стойкостью.

Козловые краны используются на открытых площадках электростанций, при строительстве новых объектов, на гидротехнических сооружениях.

Технические различия конструкций

Мост.

У мостового крана мост опирается на концевые балки и воспринимает изгибающие моменты от веса груза и собственной массы. Конструкция рассчитана на работу с крановыми балками определённой жёсткости.

У козлового крана мост является пространственной фермой или балкой, жёстко заделанной в опорные ноги. Конструкция воспринимает не только вертикальные, но и горизонтальные нагрузки (ветер, инерция, торможение).

Опоры.

Мостовой кран не имеет опор в привычном понимании — его концевые балки с ходовыми механизмами опираются на крановые балки здания.

Козловой кран имеет массивные опорные ноги, передающие нагрузку на фундаменты. Высота ног может достигать 50 метров и более. Конструкция ног — жёсткая или шарнирная для компенсации температурных деформаций.

Рельсовый путь.

Для мостового крана рельсы укладываются на крановые балки с точностью ±2 мм по горизонтали. Путь относительно короткий (длина здания), но расположен на высоте, что усложняет обслуживание.

Для козлового крана рельсы прокладываются на фундаментных балках на земле. Длина пути может составлять сотни метров, точность укладки ±3 мм. Фундаменты требуют значительных затрат, но обслуживание пути проще.

Эксплуатационные различия

Скоростные режимы.

Мостовые краны обеспечивают более высокие скорости всех механизмов: подъёма, передвижения тележки, передвижения крана. Это критично для интенсивных производств.

Козловые краны имеют ограниченные скорости из-за большей массы и необходимости согласования хода двух опор. Однако для большинства задач складирования и погрузки их скорости достаточны.

Точность позиционирования.

Мостовые краны обеспечивают точность ±5 мм, что важно для сборочных операций.

Козловые краны имеют точность ±10–20 мм, достаточную для складских операций.

Устойчивость к внешним воздействиям

Мостовой кран защищён конструкцией здания от ветра, осадков, температурных перепадов.

Козловой кран работает на открытом воздухе и требует: ограничения работы при сильном ветре, систем обогрева электрооборудования, защиты механизмов от влаги и пыли.

Экономическое сравнение.

Капитальные затраты.

Мостовой кран: стоимость самого крана ниже, но требуется здание с крановыми балками. Дополнительные затраты на строительство могут превышать стоимость крана в 3–5 раз.

Козловой кран: выше стоимость крана и необходимость строительства фундаментов для рельсового пути. Однако не требуется капитальное здание — кран работает на открытой площадке или под лёгким навесом.

Эксплуатационные расходы

Мостовой кран: ниже затраты на обслуживание рельсового пути (он на высоте, меньше загрязнений), меньше расход электроэнергии за счёт высокого КПД.

Козловой кран: регулярное обслуживание наземного рельсового пути (очистка от снега, льда, грязи), более высокий расход электроэнергии, затраты на защиту от атмосферных воздействий.

Срок окупаемости.

При наличии готового здания с крановыми балками мостовой кран окупается быстрее. Если здание нужно строить — козловой кран часто оказывается экономически предпочтительнее, особенно для больших пролётов и грузоподъёмностей.

Как сделать правильный выбор: алгоритм решения

1. Определите наличие здания
   Есть ли готовое здание с крановыми балками? Если да — рассматривайте мостовой кран. Если нет — козловой кран или строительство здания под мостовой кран.
2. Оцените условия работы
   Требуется ли работа на открытом воздухе? При положительном ответе — только козловой кран. В закрытом помещении — оба варианта возможны.
3. Рассчитайте габариты
   Нужен пролёт более 42 метров или грузоподъёмность свыше 250 тонн? Козловой кран предпочтительнее для таких параметров.
4. Проанализируйте интенсивность
   Более 300 циклов в час, требование высокой точности? Мостовой кран подходит лучше.
5. Сравните совокупную стоимость
   Сложите стоимость крана, строительства необходимых сооружений, инфраструктуры, эксплуатации на 10 лет. Часто «дешёвый» мостовой кран с необходимостью строительства здания обходится дороже «дорогого» козлового.
