Леса облегченные консольные Ринтарп

Леса облегчённые консольные (ЛОК) Ринтарп предназначены для обеспечения доступа работников к рабочему колесу гидротурбины при производстве ремонтных работ.

Леса навешиваются на существующие захваты, приваренные к облицовке шахты турбины. Конструкция позволяет монтировать леса при отклонении захватов от нормального положения на величину до 100 мм в горизонтальной плоскости.

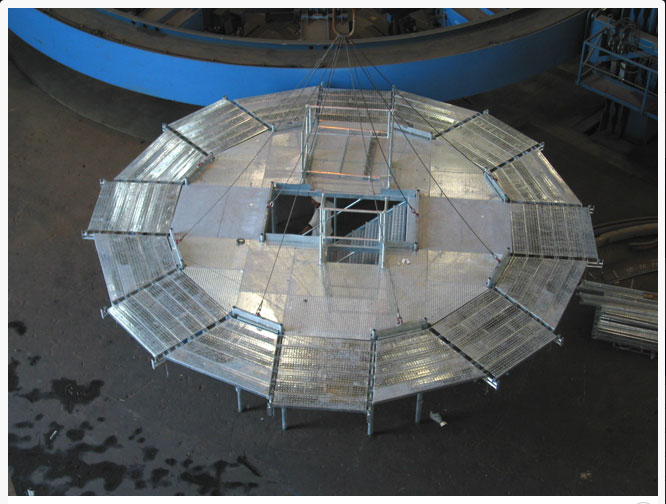

Леса состоят из консолей, закрепляемых на стенках шахты турбины, и настилов, которые на них укладываются, а также центральной площадки, которая закреплена ниже уровня основного настила с помощью подвесов. Для доступа к центральной площадке используется лестница. Весь настил разбит на 8 равных секторов. При неполной установке лесов применяются ограждения для предотвращения падения рабочего персонала в образовавшиеся проёмы.

Стяжные рамы применяются для фиксации консолей между собой. Все настилы наружного и внутреннего колец верхней, а также наружного кольца нижней площадок оборудованы бортиком высотой 150 мм для предотвращения соскальзывания ног рабочего персонала и падения инструмента.Доставка элементов конструкции внутрь турбины осуществляется через люк диаметром 680 мм. Для осуществления сборочных работ требуется минимальное количество инструмента.

Характеристики

ВНИМАНИЕ! Разработаем и изготовим изделия по техническому заданию заказчика: с другими размерами, полезными нагрузками.
