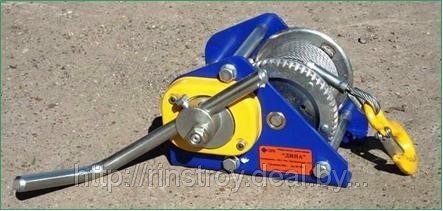

Лебедка канатная «Дина» г/п 250 кг L-10 метров

ОБЩЕЕ ОПИСАНИЕ

• Лебедка ручная «Дина» предназначена для подъема, опускания и удержания грузов при строительно-монтажных, ремонтных и погрузочно-разгрузочных работах.

• Лебедки ручные «Дина» могут эксплуатироваться как в закрытом помещении, так и на открытом воздухе.

• В части воздействия климатических факторов лебедка ручная «Дина» соответствует исполнению У1 ГОСТ 15150. Разрешается эксплуатация при температуре окружающей среды не ниже минус 40 град С.

• Лебедка может применяться с полиспастом. При этом грузоподъемность возрастает до 500 кг.

Технические характеристики

1. Грузоподъемность, кг – 250;
2. Длина каната, м – 10;
3. Усилие на рукоятке при номинальной грузоподъемности, кг – 12;
4. Масса, кг – 5,2.
5.

 Устройство и принцип работы ручной лебедки «Дина»

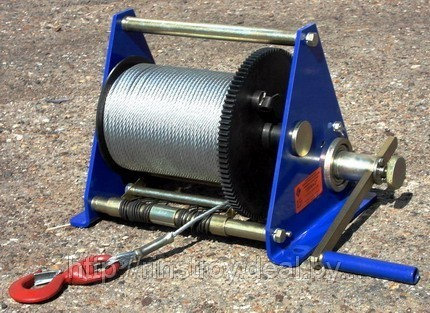

• Лебедка состоит из корпуса, который представляет из себя две щеки 1, соединенных между собой распорными втулками 2.
• В корпусе установлены: вал-шестерня 3 и барабан 4 с зубчатым колесом 10, на барабане закреплен трос с грузовым крюком 12.
• На конце вал-шестерни смонтирован грузоупорный тормоз, состоящий из храповика 6, собачек 7 и фрикционных дисков 8, которые препятствуют самопроизвольному опусканию подвешенного груза. Грузоупорный тормоз закрыт кожухом 13.
• Вылет рукоятки 5, за которую вращают ступицу 11, может меняться в зависимости от веса поднимаемого груза. В нижней части лебедки под барабаном размещен тросоукладчик 9, состоящий из сдвоенной пружины и ролика.
• Для удобства работы можно менять положение выхода каната, как показано на рисунке.
