JIHAB ДОКОВОВЫЕ ПОДЪЕМНЫЕ СТОЛЫ

JIHAB ДОКОВОВЫЕ ПОДЪЕМНЫЕ СТОЛЫ, фото 2
Описание
Информация для заказа

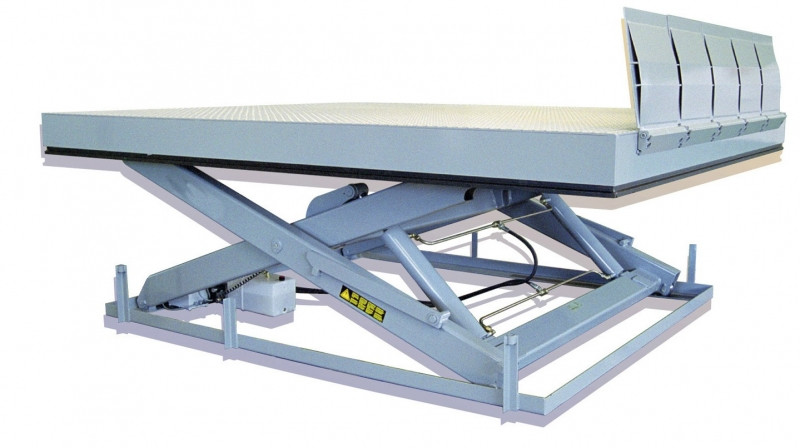

ПОДЪЕМНЫЕ СТОЛЫ JIHAB AB. ДОКОВЫЕ ПОДЪЕМНЫЕ СТОЛЫ.

Доковые подъемные столы JIHAB AB – тип подъёмных столов, используемые как перегрузочные платформы в доковых причалах для погрузочно-разгрузочных работ автотранспортных средств. Доковый подъёмный стол компенсирует разницу в уровне между автомобилем и основным местом проведения погрузочно-разгрузочных работ. Перегрузочные платформы JIHAB AB предназначены для работы как внутри, так и вне помещений и рассчитаны на высокую интенсивность работы, большие локальные и динамические нагрузки, а также на эксплуатацию в жестких климатических условиях. Доковые подъемные столы JIHAB AB способны выдерживать значительные перепады температур – от -40 до +45С, устойчивы к попаданию пыли, грязи и осадков. При условиях повышенной влажности или загрязнённости могут оборудоваться дополнительными системами грязе-водоотвода. В сложенном состоянии, доковые подъемные столы JIHAB AB способны по мимо номинальной грузоподъёмности, выдерживать нагрузки от движения грузового автотранспорта и погрузочной техники – система усиления способна выдержать колесную нагрузку до 7000 кг на одно колесо.

Применение подъемных ножничных систем позволяет значительно увеличить производительность рабочего процесса, максимально увеличить эффективность производственного цикла и повысить эргономику и безопасность рабочих мест. Доковые столы JIHAB AB характеризуются высокой стабильность и функциональностью, а в совокупности с различными аксессуарами, принадлежностями, а так же элементами управления - способны выполнять самые сложны задачи и соответствовать основным требования заказчика.

Ассортиментный перечень стандартной продукции JIHAB AB представлен более 50 моделями доковых подъемных столов, грузоподъемность которых варьируется в диапазоне от 2000 до 10 000 кг, а высота подъема может достигать 2000 мм. Для индивидуальных проектов, компания JIHAB готова предложить специальные решения, где грузоподъемность и высота подъема моделей определяются только требованиями и пожеланиями конечного заказчика.



ОСОБЕННОСТИ ДОКОВЫХ ПОДЪЕМНЫХ СТОЛОВ JIHAB AB.

1. Низкотемпературное исполнение и адаптация к российским климатическим условиям (рабочий температурный режим (-35С до +45С);

2. Дополнительная система усиления несущей рамы, профилей ножниц, верхнего основания платформы;

3. Система стабилизации стола в сложенном положении при воздействии динамических нагрузок

4. Многоступенчатая система защиты, включающая в себя:

 - Система защиты подъемного стола от перегрузок;

 - Система безопасности при разрыве гидравлических шлангов;

 - Система защиты электродвигателя от перегрева;

 - Демпферная система защиты цилиндров;

 - Защитная рамка безопасности по периметру платформы с дополнительными концевыми микро-выключателями;

 - Класс защиты электродвигателя IP64, класс защиты электронных компонентов IP55.

5.  Безопасные зазоры между всеми движущимися частями подъемного стола.

6. 24-вольтовая система с дистанционным управления с пультом управления (длина – 3 метра) с кнопкой аварийной остановки;

6. Система контроля за операциями с функцией "dead man's operation";

7. Износостойкий двухкомпонентный эпокси-полиэфирным порошковым полимер толщина покрытия 120мкр, стандартный цвет синий (RAL-5019);

Противоскользящий рифленый металлический лист, толщиной 8 мм;

8. Износостойкие высокопрочные металлические роликовые блоки.

9. Высокопроизводительная гидравлическая система с максимальным уровнем безопасности, включающая:

 - Клапан аварийного спуска платформы;

 - Клапан контроля потока гидравлического масла;

 - Парашютный предохранительный клапан;

 - Клапан системы «ByPass» в гидравлической станции;

10. Все подъемные столы JIHAB AB имеют маркировку EC (произведено в Европе) и все комплектующие для подъёмных систем произведены ведущими европейскими производителями:

 - Гидравлические цилиндры Hydralid AB (Швеция)

 - Гидравлические системы гидрораспределения - Bosch Rexroth Oil Control (Италия) / Oil Sistem S.R.L (Италия)

 - Электроника и электрокомпоненты Schneider Electric (Германия).

 - Электродвигатели - Seimens (Siemens Elektromotory S.R.O – (Чехия).

11. В стандартное оборудование входит ограничительный выключатель, обеспечивающий простоту установки максимальной высоты подъёма, демпферы, обеспечивающие плавную остановку при опускании, предохранительный клапан, срабатывающий при разрыве шланга, профиль безопасности, защита двигателя, клапан аварийного опускания, ниппели смазочного шприца и клапан контроля потока для легкой регулировки скорости опускания вне зависимости от нагрузки. Для обеспечения безопасности при сервисных и ремонтных работах все подъемные столы JIHAB AB по умолчанию комплектуются механическими стопорными фиксаторами.

12. В стандартную комплектацию входит сервисный люк - для быстрого, оперативного доступа к основным узлам и агрегатам при проведении технического обслуживания и планового ремонта, а наличие механических фиксаторов обеспечивает максимальную безопасность во время выполнения этих работ.

13. Съемные подъемные рым-болты для перемещения и спуска стола в шахту или приямок

14. Заводская гарантия на все компоненты, узлы и агрегаты – 24 месяца.



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ ПОДЪЕМНЫХ СТОЛОВ JIHAB AB (Джейхэб АБ)

МЕХАНИЧЕСКАЯ ЧАСТЬ

Включает в себя несущую раму, ножничный блок и верхнюю грузовую платформу.

Механическая часть имеет модульную систему компоновки и сконструирована из типовых элементов, имеющие обозначение JX1-JX7, параметры которых определяются нагрузкой на подъёмный стол и поставленными задачами. Данная модульная конструкция позволяет в полном объеме унифицировать механические блоки и элементы, т.е. подъемные столы одной и той же группы имеют одинаковые комплектующие и составные элементы, что в свою очередь ведет к сокращению издержек при производстве, снижению сроков изготовления – основные позиции в наличии из складских запасов, и что немаловажно для конечного потребителя – снижению конечной стоимости оборудования и уменьшению затрат на обслуживание и ремонт.

ОСНОВАНИЕ. ОПОРНАЯ РАМА.

Опорная рама подъемного стола - один из важнейших элементов во всей подъемной ножничной системе. Непосредственно к ней крепится подъемно-ножничный механизм, а также все основные узлы и агрегаты, а внутреннее основание также служит для перемещения роликовых блоков.  Основание подъемных столов JIHAB AB выполнено с таким расчётом, чтобы с запасом выдерживать все горизонтальные и вертикальные нагрузки, возникающие в процессе спуска-подъема платформы стола, обеспечивать максимальную прочность, жесткость и устойчивость всей конструкции, а также обеспечивать максимальную безопасность при эксплуатации подъемного стола. Рама может фиксировать подъемный стол к поверхности (ровный пол или специально подготовленный приямок), либо же к мобильному основанию – снабжена колесными парами или оборудована рамой для перемещения погрузчиком.

НОЖНИЧНЫЙ БЛОК

Ножничный блок и размещённые внутри него гидравлические цилиндры, обеспечивают равномерное, плавное вертикальное движение грузовой платформы до необходимого уровня. В зависимости от грузоподъемности стола, общей интенсивности работы, габаритов стола и высоты подъема – каждому столу присваивается индекс в диапазоне от JX1-JX7 – который определяет количество ножниц, необходимую площадь сечения профиля ножниц и так же толщину метала. Ножничные рычаги выполнены из высокопрочной стали, прямоугольного профиля, обеспечивающие дополнительную жесткость и устойчивость и стабильность подъемного стола при боковых нагрузках.

Ножничная часть подъемного стола имеет фиксированные и подвижные горизонтальные рычаги (соединенные друг с другом поперечными рычагами при помощи валов или обслуживаемых подшипников), верхнее крепление гидравлического цилиндра соединено с поперечным рычагом внутренних ножниц, нижнее крепление соединено подобным образом с наружной парой рычагов. Ножничные рычаги, с одной стороны стола имеют жесткую фиксацию с рамой и платформой подъемного стола, с другой стороны – имеют мобильные колесные блоки, внутри которых расположены ударопрочные и износостойкие металлические ролики. Безопасное расстояние между рычагами в независимости от типа столов, не превышает допустимых 30 см. Подъемные столы JIHAB AB серии JX1-JX7 имеют раздвоенное крепление колёс для обеспечения большей поперечной устойчивости. Данное конструкторское решение, применяемое в подъемных столах JIHAB AB максимально предохраняет платформу и раму подъёмного стола от прямого воздействия гидравлических цилиндров. Подъемные столы JIHAB AB серии JX1-JX7 уже в стандартной комплектации оснащены сервисными стопорными механическими штангами, для обеспечения безопасности при проведении монтажа или сервисных работ.

ГРУЗОВАЯ ПЛАТФОРМА

Погрузочная техника или непосредственно груз размещаются на верхней платформе ножничного подъемного стола. Площадка платформы изготовлена из высококачественной листовой стали с загнутыми или заваренными краями (для столов, грузоподъемностью свыше 1000 кг) – в стандартном исполнении толщина металла составляет – 5 мм, а в отдельных случаях может достигать и 12 мм. Все подъемные столы JIHAB AB с грузоподъемностью более 1000 кг имеют дополнительную рамную конструкцию, образующие горизонтальные и поперечные ребра жесткости, расположенной под платформой. Каналы, которых являются направляющими для движения роликовых блоков.

У подъемных столов ножничного типа, имеющих встроенную гидравлическую станцию – а это практически все одно ножничные и доковые столы, гидравлические и электрические компоненты размещены внутри конструкции подъемного стола. Платформа подъёмного стола обеспечивает защиту от воздействия внешних и внутренних сред электрических частей, гидравлических узлов, и агрегатов подъемного стола. Все подъемные столы JIHAB AB, имеющие высокую грузоподъемностью или большой размер платформы, оснащены сервисными люками, расположенные непосредственно на грузовой платформе – обеспечивающие оперативный и легкий доступ к основным узлам и агрегатам подъемного стола в случае экстренной остановки, при плановом ремонте или техническом обслуживании

ПРИНЦИП РАБОТЫ ПОДЪЕМНОГО СТОЛА

Движение платформы вверх или вниз находится под контролем электрогидравлической системы.

При активации клавиши «UP» -(вверх)» на пульте управления, включаются электрический двигатель и насос, которые создают давление в гидравлической системе и нагнетают масло в гидравлические цилиндры, через систему гидрораспределения (шланги высокого давления, клапана и т.д.), которые в свою очередь и поднимают платформу стола через ножничную систему.  Движение стола продолжается до тех пор, пока оператор удерживает клавишу нажатой или пока не сработает концевой выключатель верхнего или промежуточного положения.

Во избежание аварийных ситуаций, гидравлическая система подъемного стола имеет систему защиты от перегрузки – если вес груза превышает номинальную грузоподъёмность – автоматически открывается перепускной клапан, давление в гидросистеме уменьшается и масло возвращается в резервуар. Подъем стола при наступлении такого случая будет невозможен.

  • Цена: Цену уточняйте
